千葉県富里市｜漏水調査事例｜トレーサーガス不適現場！路面音聴で大口径送水管の亀裂漏水を特定＆修理

🟩 千葉県富里市｜漏水調査事例｜トレーサーガス不適現場！路面音聴で大口径送水管の亀裂漏水を特定＆修理

千葉県富里市十倉の農地において、井戸ポンプが停止した直後に再起動を繰り返し、電気料金も上昇しているとのご相談をいただいた事例です。本件では、VPΦ75mmの大口径送水管が長距離にわたり埋設されており、トレーサーガス調査ではなく路面音聴調査により漏水箇所を特定しました。

⬛ 現場概要
▪️ 千葉県富里市十倉｜農地｜井戸水・農業用送水管
▪️ 症状：井戸ポンプの停止直後の再起動・電気料金増加・圧力低下
▪️ 漏水数：1箇所
▪️ 漏水箇所：VPΦ75mm送水管 TSエルボ継手部
▪️ 調査：路面音聴調査（浅型・深型）
▪️ 特記事項：大口径・長距離埋設配管のためトレーサーガス調査は適用困難
▪️ 調査期間：1日

⬛ 調査結果
井戸ポンプが停止した直後に再起動を繰り返し、井戸ポンプ専用の電気料金も上昇していることから点検を実施しました。現地調査の結果、逆流防止弁の止水不良を確認しましたが、交換後も送水管内の圧力低下は継続していました。そのため、配管側で漏水が発生している可能性が高いと判断し、漏水調査へ進展しました。

送水管は口径VPΦ75mmの大口径配管であり、長距離にわたり農地へ埋設されていたことから、トレーサーガス調査による対応は困難と判断しました。そこで路面音聴調査を実施した結果、TSエルボ継手部の漏水を特定しました。修理後は送水管の圧力低下が解消され、井戸ポンプの異常作動も停止しています。

⬛ 現場評価（簡易版）
▪️ 総合コスト傾向：★★★★☆
▪️ 調査難易度：★★★★☆
▪️ 修理難易度：★★★★☆
▪️ 復旧難易度：★★☆☆☆

⬛ 現場評価の詳細
▪️現場の特徴
本現場は、逆流防止弁交換に加え、VPΦ75mmの大口径送水管の漏水修理を実施したため、一般住宅の漏水修理と比較すると管材費や作業量が大きい現場でした。

▪️評価の理由
漏水調査自体は音聴調査により比較的短時間で特定できましたが、井戸ポンプ設備と送水管の両方に不具合が発生していたため、総合コストは高めとなっています。

⬛ 漏水調査・修理のご依頼はこちら
📞 043-331-2039
受付時間：8:30～18:00（日曜・祝日除く）

📌 ここまでが今回の調査結果の要約です。

本事例では、VPΦ75mmの大口径送水管という特殊な条件下において、トレーサーガス調査ではなく路面音聴調査を選択し、地中漏水を特定しました。
続いて、井戸ポンプ点検から漏水調査、修理完了までの詳細な調査記録をご紹介します。

🟩 詳細な調査記録
🟦 事例概要
農地灌漑設備において、井戸ポンプが停止直後に再起動を繰り返し、電気料金も上昇している状況から漏水調査へ発展した事例です。当初は井戸ポンプ本体の故障が疑われていましたが、調査を進めた結果、農地へ送水する大口径送水管の継手部に漏水が発生していることが判明しました。

今回は、トレーサーガス調査が困難な大口径・長距離配管という条件の中で、路面音聴調査を活用して漏水箇所を特定し、修理まで実施しています。本施工事例では、井戸ポンプの異常作動から漏水特定、修理完了までの一連の対応をご紹介します。

🟦 現場概要
🔷 基本情報
▪️ 所在地：千葉県富里市十倉
▪️ 建物用途：農地
▪️ 水源：井戸水
▪️ 用途：生活用水・農業用水

🔷 設備情報

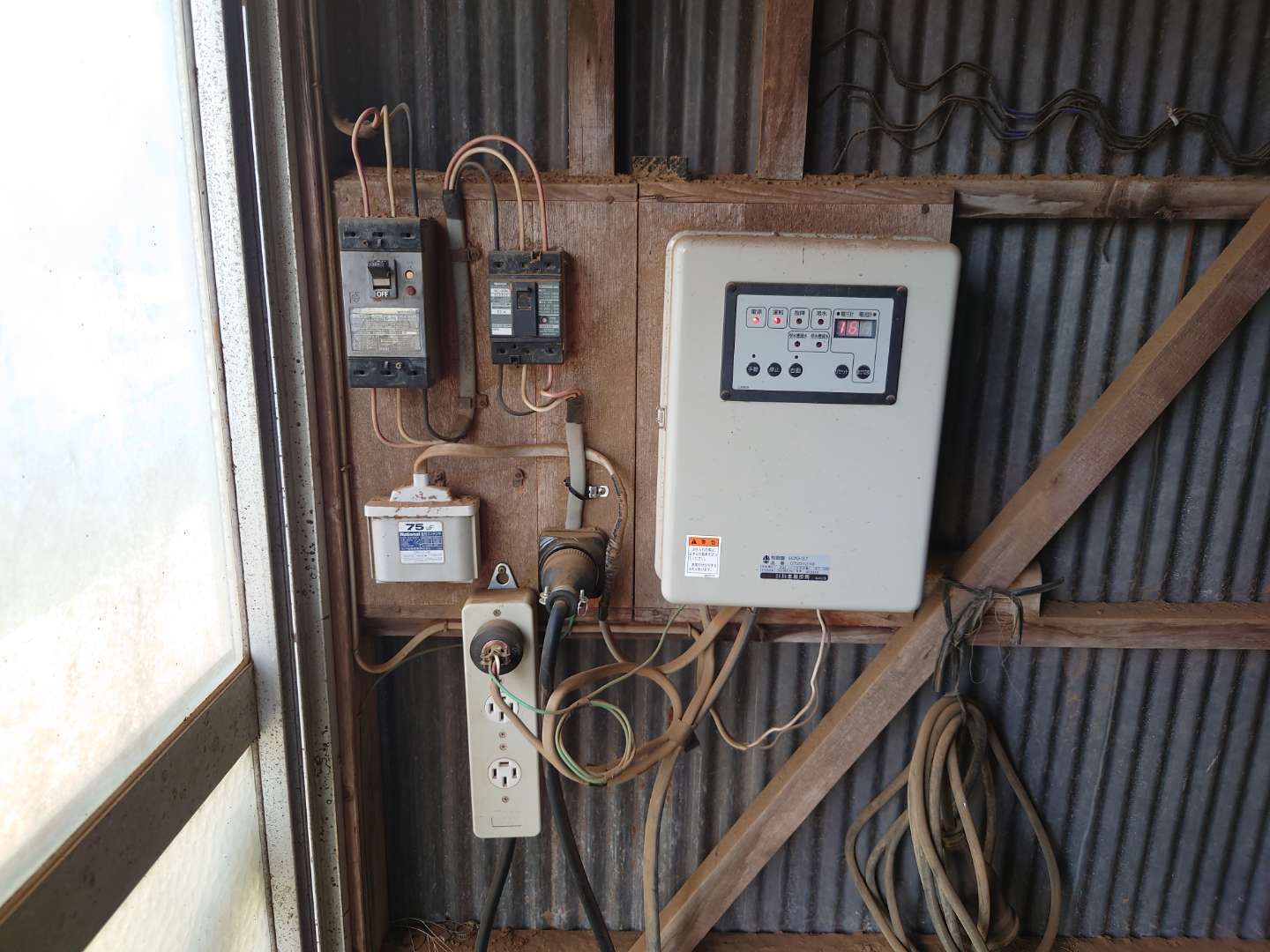

▪️ ポンプメーカー：川本ポンプ（川本製作所）
▪️ 種類：深井戸用水中ポンプ
▪️ シリーズ名：US2形サンロング
▪️ 形式：US2-355-1.5C
▪️ ポンプ口径：32mm
▪️ 電源：三相200V

🔷 漏水・調査情報
▪️ 漏水箇所：TSエルボ継手（VPΦ75mm送水管）
▪️ 漏水数：1箇所
▪️ 調査方法：路面音聴調査（浅型・深型）
▪️ 調査日数：1日

🔷 ご相談内容
▪️ 井戸ポンプが停止直後に再起動を繰り返している
▪️ 電気料金が急激に上昇している

🔷 実施内容
▪️ 井戸ポンプ点検
▪️ 逆流防止弁交換
▪️ 漏水調査
▪️ 漏水修理

🟩 調査の経緯

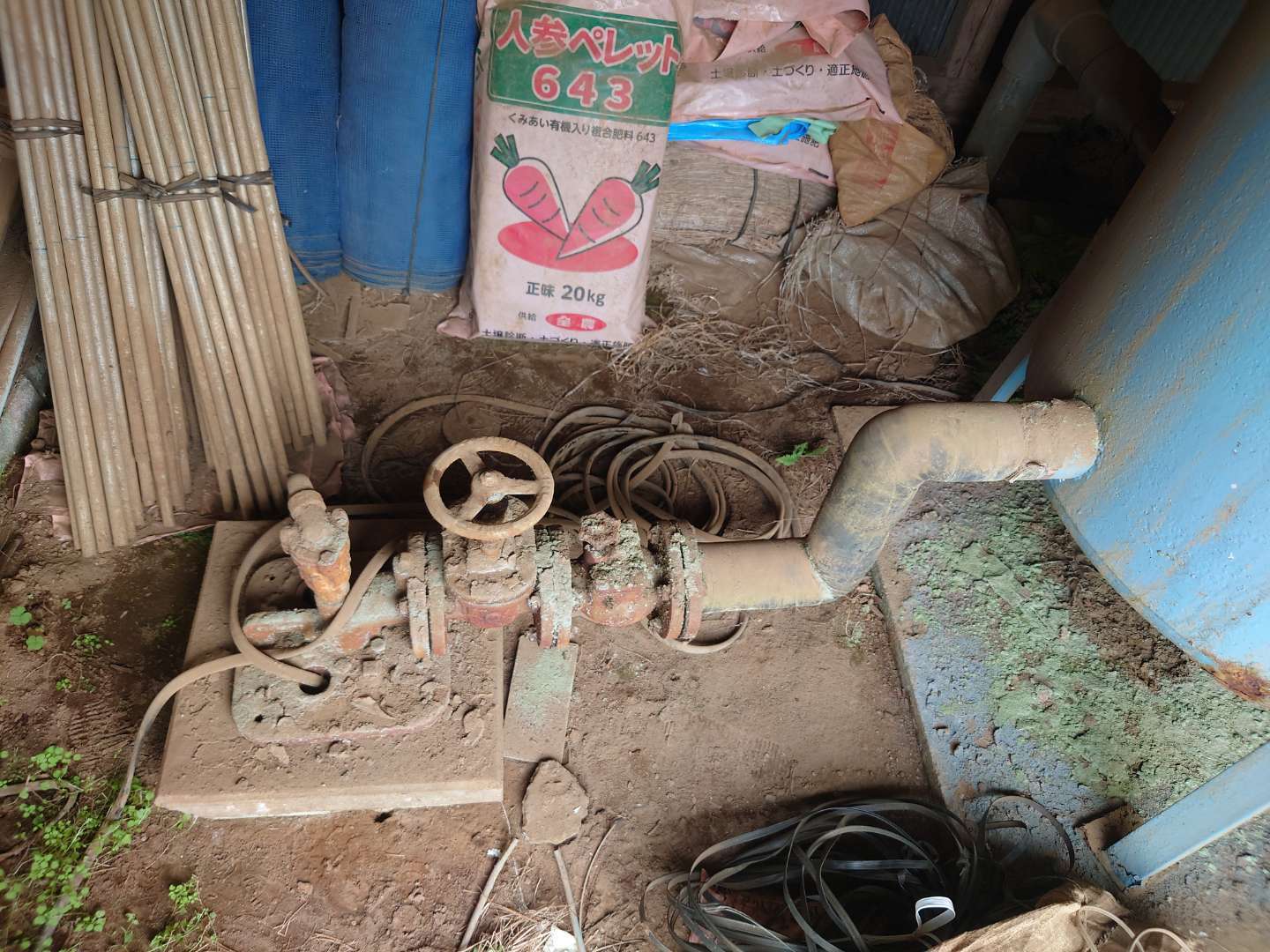

現地調査の結果、井戸水配管設備の逆流防止弁に止水不良があり、圧力タンク内の水が井戸に逆流することで管内圧力が低下し、ポンプが異常作動していました。逆流防止弁を交換し耐圧試験を行ったところ一時的に改善が見られたものの、送水管内の圧力低下は解消されず、漏水の可能性が浮上しました。

送水管は口径VPΦ75mmで長距離埋設されていたため、トレーサーガス工法では対応が困難でした。この工法は、管内の水をすべて排水してガスを注入する必要がありますが、大口径・長距離の配管では水を排出しきれないため、ガスの充填が不均一となり、正確な漏水特定が難しくなるためです。加えて、農地への長時間の水供給停止は作物への影響も懸念されました。そのため、音聴調査を選択しました。

🟩 現場状況
現場の送水管は塩ビ管（VPΦ75mm）、主要継手はTS継手で構成され、数十メートルにわたり農地へ埋設されていました。

浅型路面音聴器を用い、露出されている送水管や散水用ゲートバルブから水音を確認しましたが、埋設配管を伝わる漏水音は捉えられませんでした。配管が大口径かつ農地に埋設されていたため、漏水水は地中に吸収され地上には現れませんでした。

しかし、漏水音は十分大きかったため、深型路面音聴器を使用することで、埋設配管内の漏水箇所を特定することができました。この事例から、音聴調査が大口径・長距離配管でも有効であることが確認されました。

🟩 漏水特定と修理内容
1️⃣ 音聴調査
現場は送水管の口径が大きく、埋設距離も長かったため、トレーサーガス調査では対応が困難でした。そのため、音聴調査を用いて漏水箇所の特定を行いました。

▪️ 浅型路面音聴器
露出されている送水管や散水用のゲートバルブを対象に水音を確認しました。この段階では、周囲の埋設配管を伝わる微細な漏水音は確認できませんでしたが、露出部からは漏水の兆候を捉えることができ、調査方向の手掛かりとなりました。

▪️ 深型路面音聴器
深型路面音聴器を使用し、埋設配管から伝わる水音を確認したところ、漏水を明確に検出できました。農地に埋設された送水管であったため、漏れた水は地中に吸収され地上には現れませんでしたが、音聴器により正確に位置を特定することができました。この結果、漏水箇所を把握し、修理作業へと進むことができました。

2️⃣ 修理作業
▪️ 人力掘削により埋設配管を露出

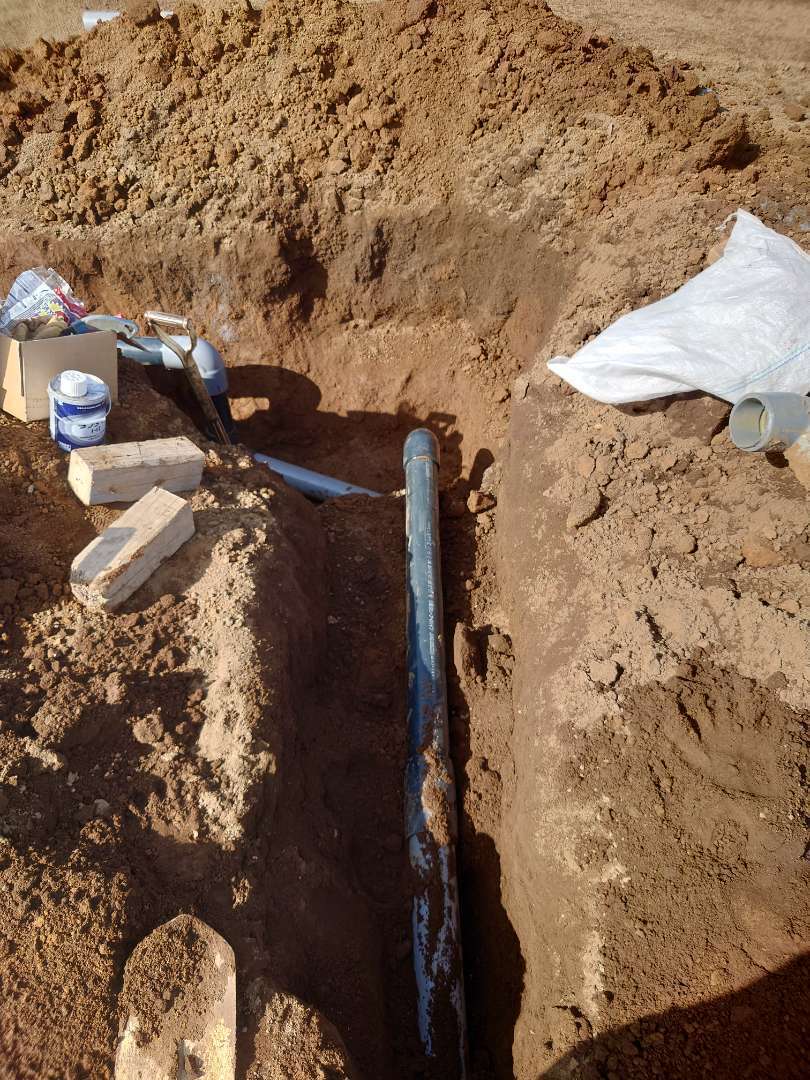

漏水箇所周辺の地中に埋設された送水管を、人力で慎重に掘削して露出させました。農地の作物や周囲の設備に影響を与えないよう、作業範囲を最小限に抑えて掘削を実施しました。

▪️ 漏水箇所および周辺配管を交換

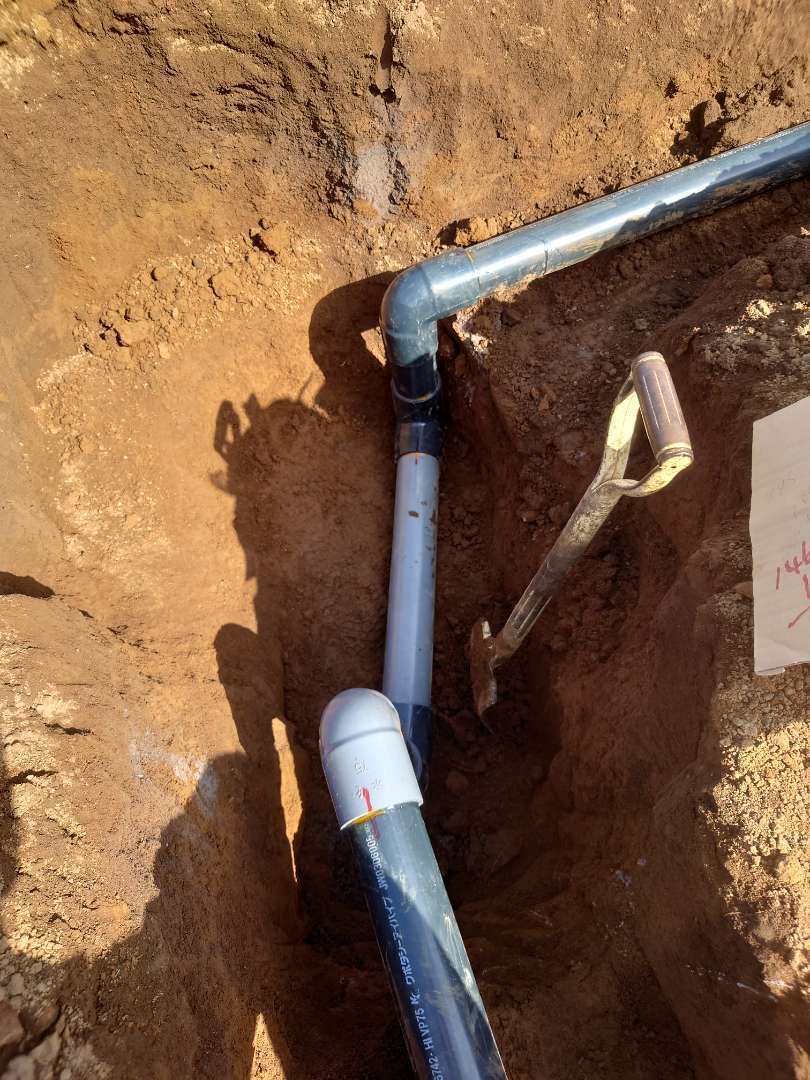

露出した配管の漏水箇所を特定し、亀裂の入った継手部とその周辺の配管を新しい部材に交換しました。交換作業では、耐圧性・耐久性の高い塩ビ管（VPΦ75mm）とTS継手を使用し、漏水再発のリスクを低減しました。

▪️ 耐圧試験で水漏れのないことを確認
修理後、配管に水を通して耐圧試験を実施。漏水が完全に解消されていることを確認し、修理の確実性を確認しました。

▪️ 井戸ポンプの動作確認
最後に、井戸ポンプを稼働させて起動・停止の動作を確認。ポンプが正常に作動することを確認し、灌漑設備全体の運用が安定することを確認しました。

3️⃣ 使用管材
▪️ 塩ビ管 VPΦ75mm ： 6m
▪️ TS継手 Φ75mm ： ソケット、エルボ、フランジ

🟦 現場評価
▪️ 総合コスト傾向：★★★★☆
・大口径送水管の漏水調査に加え、逆流防止弁交換および漏水修理を実施。
・修理箇所は1箇所だったが、農業用送水設備特有の調査および部材を要した現場だった。

▪️ 調査難易度：★★★★☆
・当初は逆流防止弁の不具合が確認されたが、交換後も圧力低下が継続したため漏水調査へ移行。
・VPΦ75mmの大口径かつ長距離埋設送水管であったため、トレーサーガス調査は適用困難だった。
・深型路面音聴器を活用して漏水箇所を特定した。

▪️ 修理難易度：★★★★☆
・漏水箇所は1箇所だったが、VPΦ75mmの大口径送水管およびTS継手の交換を実施。
・一般住宅の給水管修理と比較すると掘削範囲や部材の取り扱いが大きく、施工手間を要した。

▪️ 使用管材費：★★★★☆
・VPΦ75mm配管およびTS継手を使用。
・一般住宅の給水管と比較すると管径が大きく、使用部材費はやや高めとなった。

▪️ 復旧難易度：★★☆☆☆
・農地内のため舗装復旧やコンクリート復旧は不要だった。
・一方で、大口径配管の露出作業を伴うため一定の掘削・埋め戻し作業が発生した。

🟩 施工後の効果
漏水を放置すると、電気料金の増加、地盤沈下、設備への負荷増大、農作物への影響などのリスクがあります。今回の修理により、送水管内の圧力低下が解消され、井戸ポンプの異常作動も停止しました。農地への安定した送水環境を回復するとともに、大口径・長距離配管においても音聴調査が有効であることを確認できた事例となりました。

🟩 まとめ
本施工事例では、トレーサーガス調査が困難な大口径・長距離配管において、音聴調査を活用し漏水箇所を正確に特定、修理まで完了しました。音聴調査を用いることで、効率的かつ確実に漏水対応が可能であることが示された事例です。

🟦 ご案内
漏水は放置すると、水道料金や建物の劣化、井戸ポンプの故障など深刻なトラブルを招きます。早めの発見と正確な特定が安心の暮らしを守る鍵です。当社では富里市を中心に印旛地域（佐倉市・成田市・富里市・八街市・四街道市・印西市・酒々井町・栄町）や周辺地域（千葉市若葉区、芝山町、山武市、東金市など）を含む千葉県全域および茨城県全域で漏水調査・修理を実施。トレーサーガス調査や路面音聴調査などを組み合わせ、目に見えない漏水も迅速に特定しています。また、井戸ポンプ業務は千葉県印旛地区とその周辺地域を対象に、修理・点検・調査、圧力タンクや砂こし器など周辺機器の設置まで幅広く対応しています。
